Condotti resistenti al fuoco EI: prove e classificazioni

Nel contesto delle canne fumarie modulari (componenti prefabbricati assemblati in sito), il concetto di resistenza al fuoco si riferisce alla capacità del sistema fumario di non consentire la propagazione del fuoco da un compartimento all’altro per un tempo definito.

Questo è espresso tramite classi di resistenza al fuoco del tipo EI t, dove:

• E rappresenta la tenuta;
• I l’isolamento termico (quando applicabile);
• t è il tempo in minuti (es. EI 120 = almeno 120 minuti)

La norma EN 13501-3:2025 è la struttura comune per la classificazione della resistenza al fuoco di componenti di servizi degli edifici (ducts, fire dampers, ecc.) basata sui risultati di prove normalizzate.

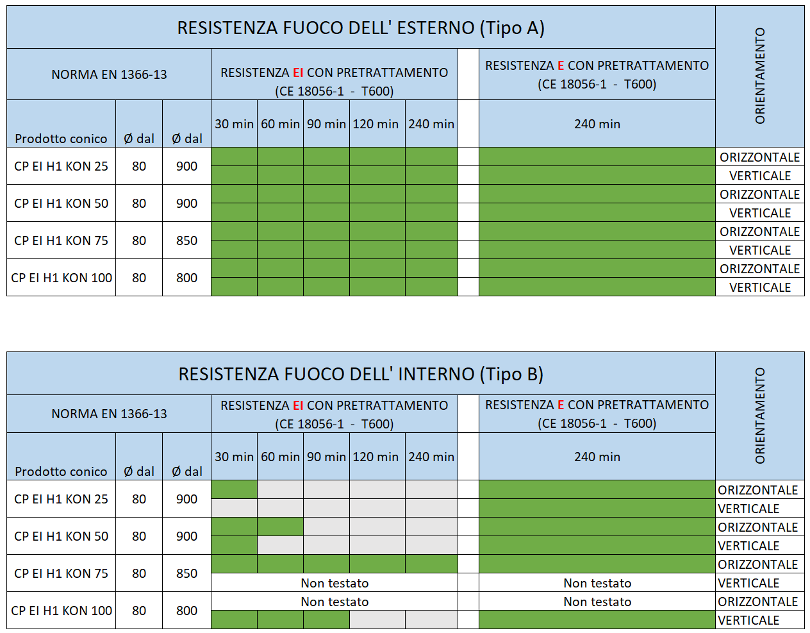

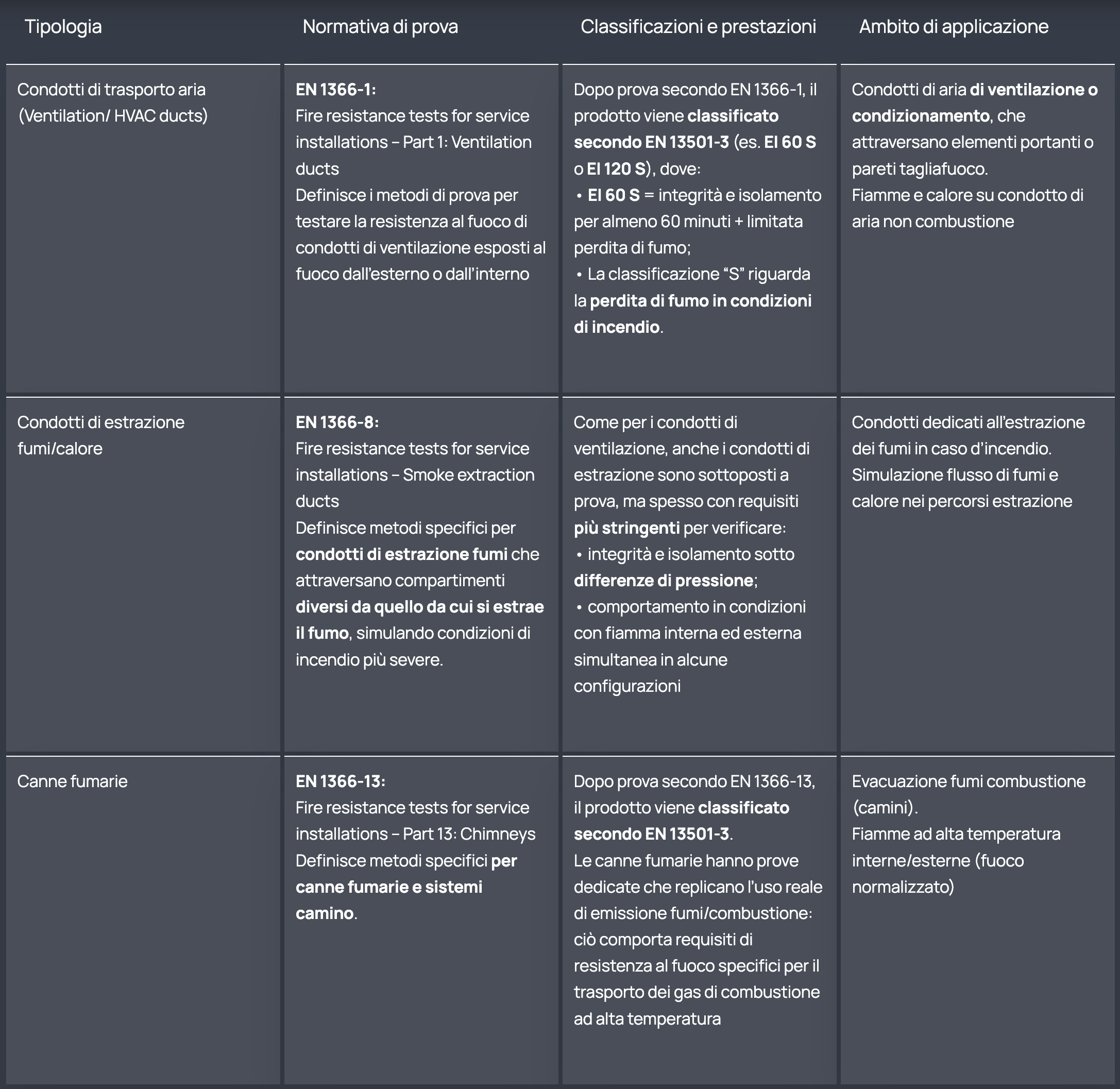

Tipologia

Normativa di prova

Classificazioni e prestazioni

Ambito di applicazione

La norma EN 1366-13:2019 – Fire resistance tests for service installations – Part 13: Chimneys definisce una procedura di prova normalizzata per misurare la resistenza al fuoco di un sistema camino o canna fumaria quando è soggetto a incendio esterno o incendio esterno che penetra nella canna fumaria. L’obiettivo è determinare il tempo in cui l’elemento soddisfa criteri definiti di integrità e isolamento termico secondo la classificazione di resistenza al fuoco.

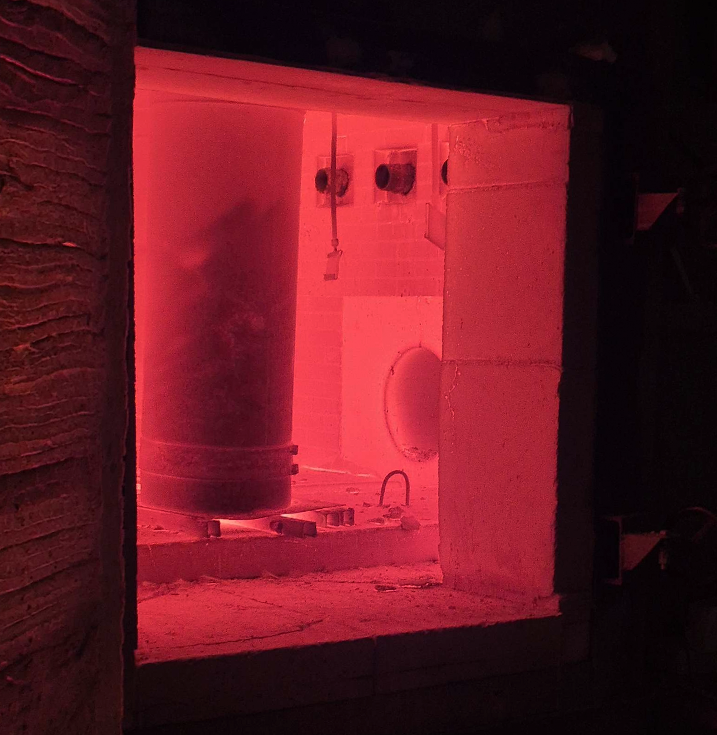

 La prova si svolge in condizioni di fuoco normalizzato in fornaci certificate.

La prova si esegue su un elemento rappresentativo del sistema camino/canna fumaria:

La fornace applica temperatura crescente esternamente alla canna fumaria, simulando l’esposizione all’incendio del compartimento in cui la canna attraversa membrature tagliafuoco.
La prova verifica la resistenza dell’elemento alla propagazione di fiamme e calore attraverso una parete compartimentata.

La fornace applica temperatura crescente esternamente ed internamente alla canna fumaria, simulando l’esposizione all’incendio del compartimento in cui la canna attraversa membrature tagliafuoco.
La prova verifica la resistenza dell’elemento alla propagazione di fiamme e calore attraverso una parete compartimentata.

Per sistemi destinati a gestire gas di combustione ad alta temperatura nella pratica (camini metallici isolati), la norma può richiedere un pre-trattamento termico per simulare l’invecchiamento causato dall’esercizio reale del camino. Questo preconditioning è finalizzato a rappresentare l’effetto delle alte temperature operative nel tempo e la possibilità di degradazione di materiali isolanti o giunti.

La norma EN 1366-13 richiede esplicitamente un trattamento termico preliminare basato sulla temperatura dei gas di combustione dichiarata (classe EN 1856) per simulare l’invecchiamento, tipicamente eseguito a una temperatura superiore a quella nominale e mantenuta per 6 ore. Un esempio pratico è il pre-trattamento di 700 °C per 6 ore per camino classificato T600.

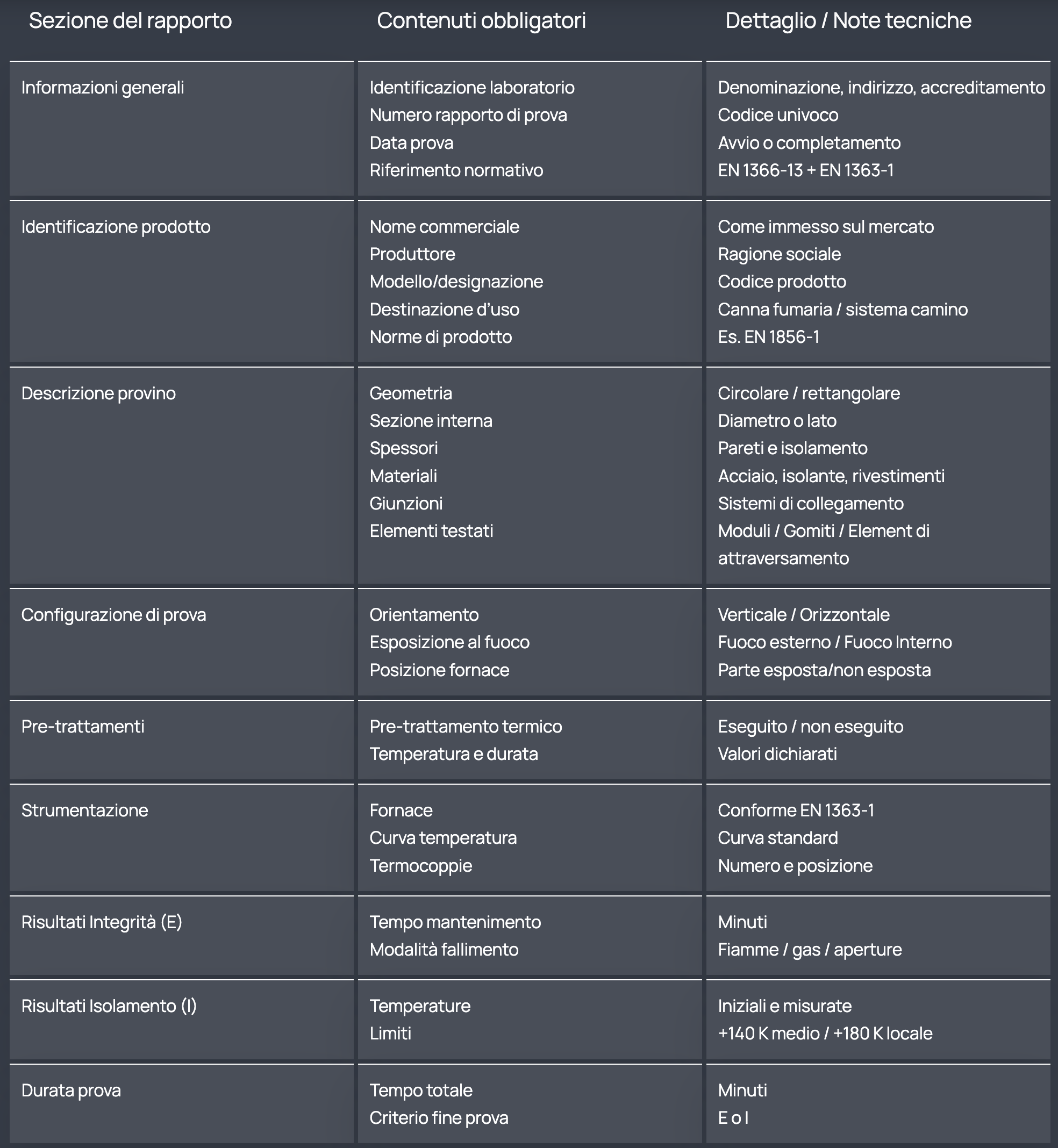

Sezione del rapporto

Contenuti obbligatori

Dettaglio / Note tecniche

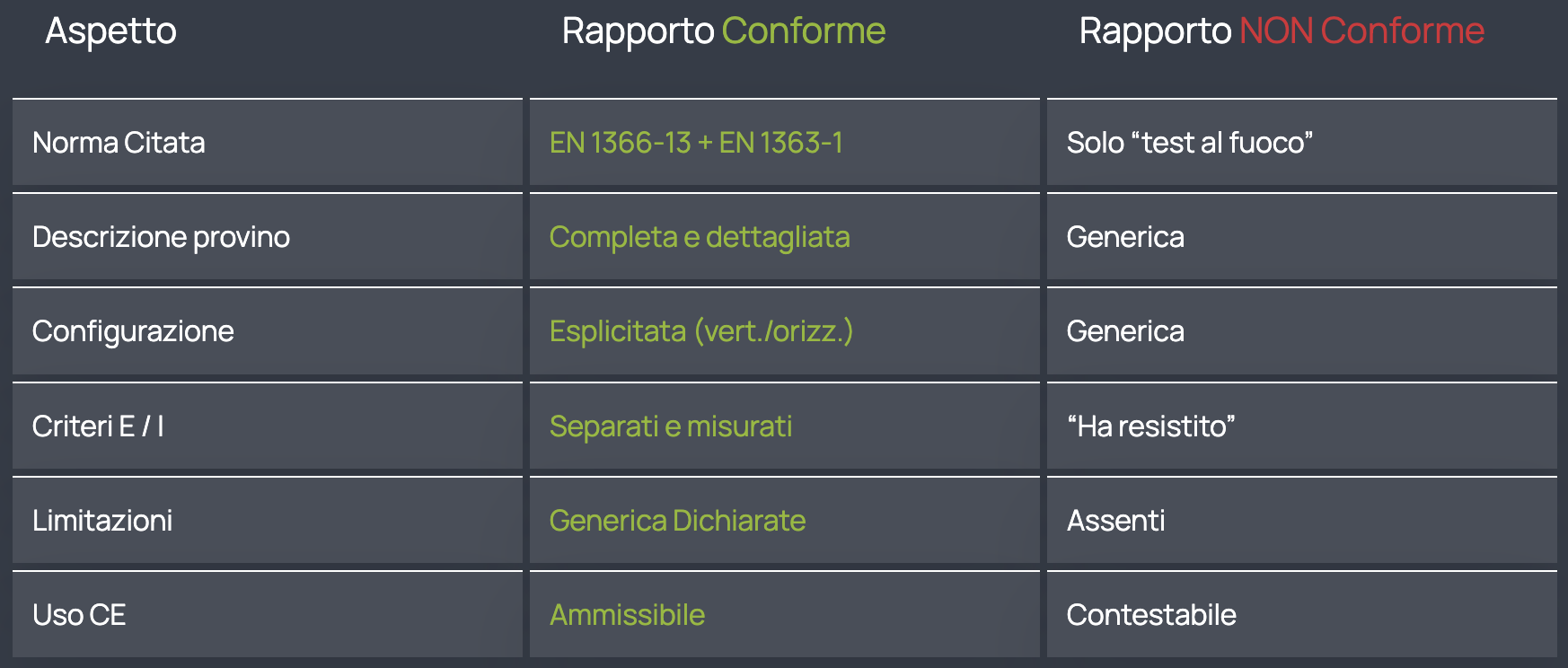

Aspetto

Rapporto Conforme

Rapporto NON Conforme

Usare il rapporto di prova come se fosse classificazione

Dichiarare EI senza EN 13501-3

Estendere i risultati a configurazioni non testate

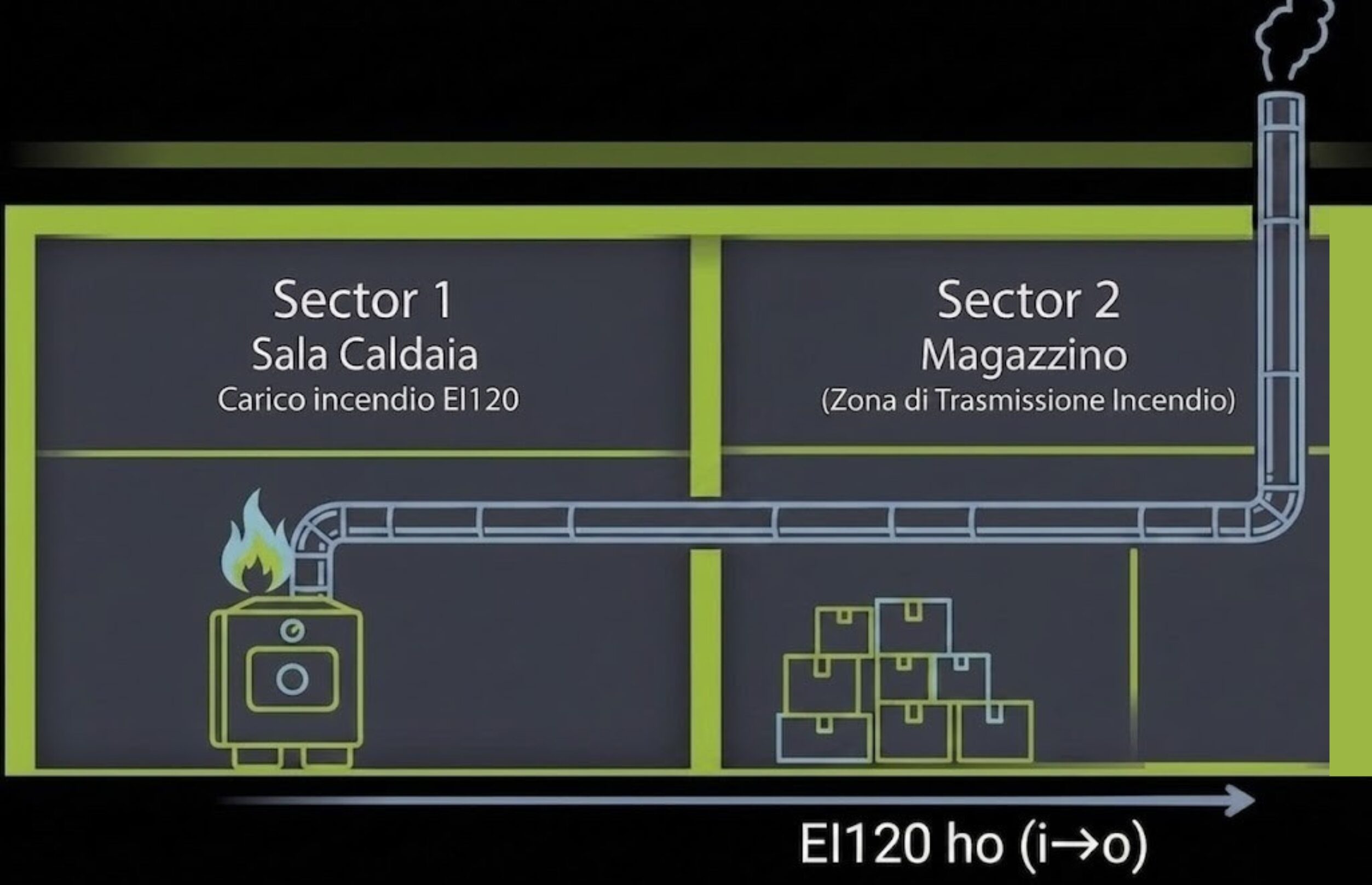

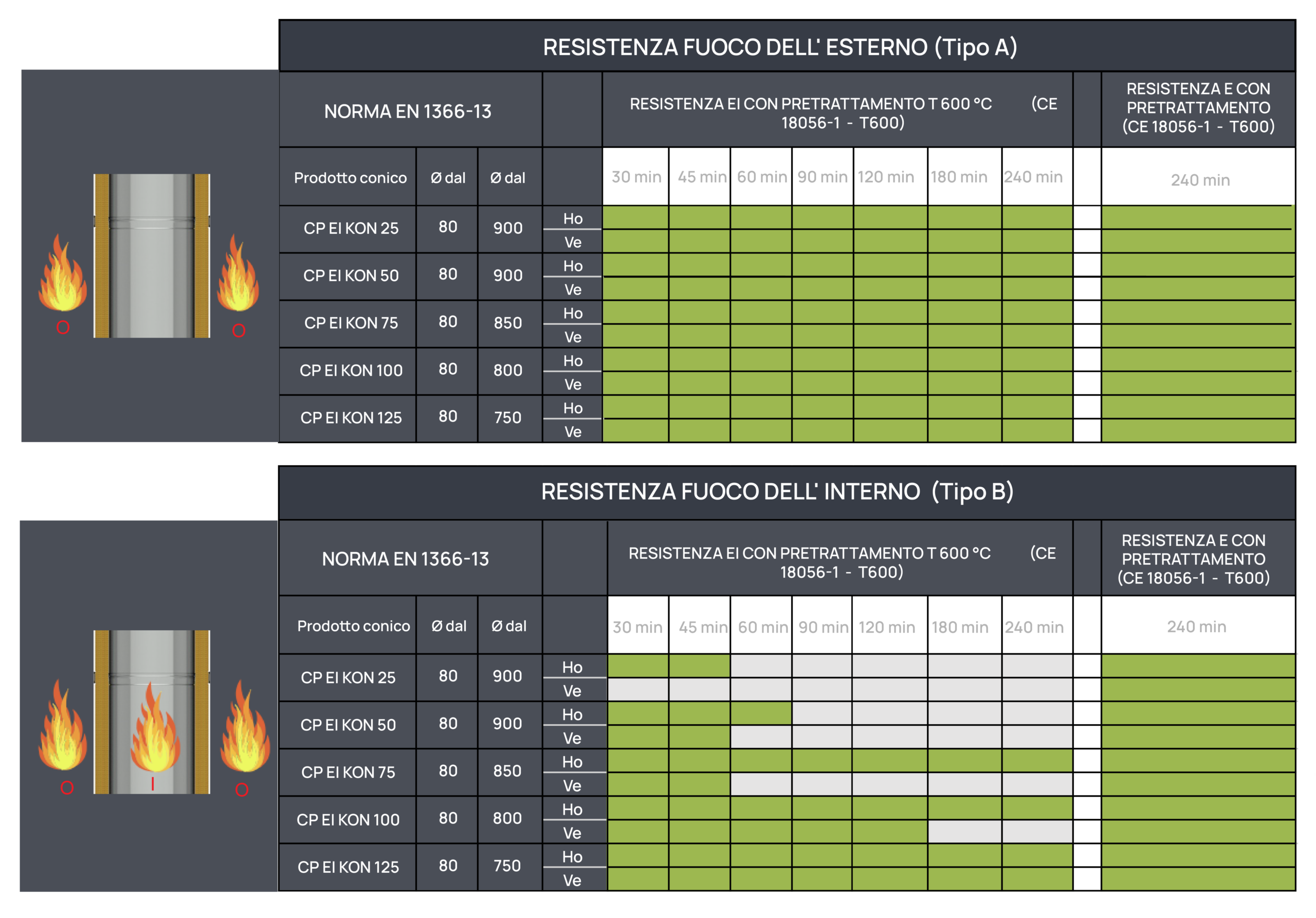

Questo settore presenta una classificazione di resistenza al fuoco EI 120. In caso di incendio, sussiste la possibilità di propagazione dello stesso attraverso la canna fumaria.
Si evidenzia che, in base alle modalità di esecuzione delle prove di resistenza al fuoco secondo la norma EN 1366-13, il canale da fumo e/o la canna fumaria devono essere privi di aperture verso l’esterno e di collegamenti a macchinari (adattatori) affinché sia richiesto esclusivamente il requisito di “fuoco da esterno”.
Qualora siano presenti collegamenti a macchinari (adattatori) e/o aperture all’interno del locale compartimentato (quali ispezioni non coibentate, valvole di tiraggio) e/o componenti non sottoposti a prova con specifica resistenza al fuoco E (ad esempio caldaia o giunto di dilatazione non testato), esiste la possibilità che il fuoco penetri all’interno del condotto fumi. In tali condizioni, il sistema dovrà possedere il requisito di resistenza al “fuoco da interno”. Nel caso in esame, il requisito minimo richiesto risulta essere EI 120 ho (i→o).

Per quanto concerne il Settore (locale attraversato), si rileva che è un magazzino e deve essere protetto da eventuale incendio che si dovesse sviluppare all’interno del locale caldaia. In qualità di magazzino ha un carico di incendio EI120, pertanto, il canale da fumo dovrà garantire che l’incendio che si dovesse sviluppare all’interno della centrale non venga propagato al magazzino.
